Kyocera TCG101WXLPAAFA-AA20 10.1 inch WXGA TFT-LCD-Modul 1280x800

Produktuebersicht

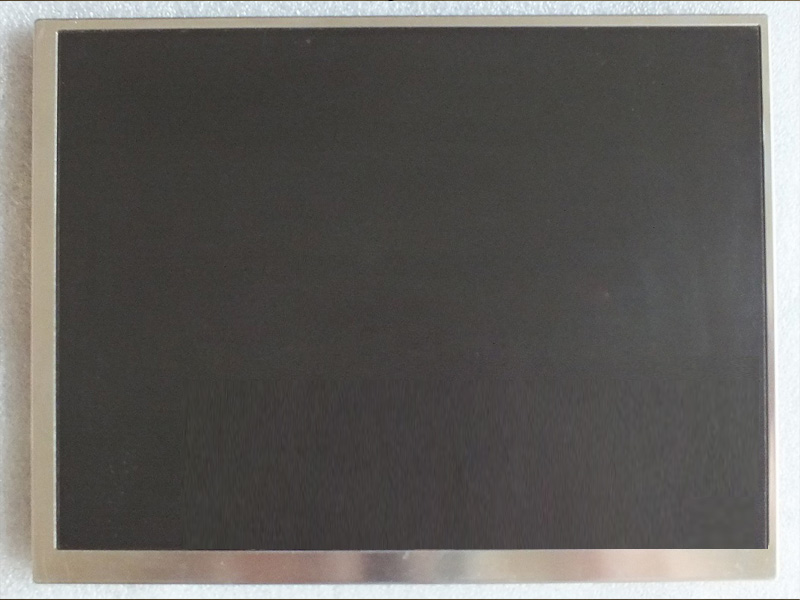

Das Kyocera TCG101WXLPAAFA-AA20 ist ein 10,1-Zoll-WXGA-Industrie-TFT-LCD-Modul mit 1280x800 Aufloesung im 16:10-Format. Es kombiniert ein TN-Panel mit normal-weissem, transmittivem Betrieb, 16,7 Millionen Farben (8 Bit), einen typischen Kontrast von 800:1 und eine integrierte WLED-Kantenbeleuchtung mit 50.000 Stunden Lebensdauer. Ein 4-Draht-Analog-Resistiv-Touch ist angebracht, die Ansteuerung erfolgt ueber LVDS 1 Kanal, 20 Pins. Mit einem Arbeitstemperaturbereich von -20 bis 70 C ist es fuer Dauerbetrieb in Industrie, Medizin und Maschinensteuerung ausgelegt.

Warum Kyocera Technologie waehlen

• Etablierter Industrie-Display-Hersteller: Kyocera ist ein langjaehriger japanischer Hersteller von TFT-LCD-Modulen fuer den Industriebereich.
• Weiter Temperaturbereich: Betrieb von -20 bis 70 C, Lagerung von -30 bis 80 C, geeignet fuer Werkstaetten, Schraenke und klimabedingte Konsolen.
• Lange WLED-Lebensdauer: Die Kantenbeleuchtung erreicht typisch 50.000 Stunden und verringert den Ersatzaufwand im Feld.
• Integrierter Touch und Treiber: Der angebrachte resistive Touch und der eingebaute Konstantstromkreis vereinfachen das Leiterplattendesign.
• Standard-LVDS-Schnittstelle: LVDS 1 Kanal 6/8 Bit, 20 Pins, passt zu gaengigen Industrie-Mainboards und Controllern.

Technische Spezifikationen

Typische Anwendungen

• Industrie-HMI-Terminals: Bedienerpanels an CNC-Maschinen, Montagelinien und Prozessleitstationen.
• Medizingeraete-Panels: Bedienoberflaechen an Diagnosesystemen, Therapiegeraeten und Bettenmonitoren.
• Messtechnik: Displays fuer Analysegeraete, Oszilloskope und Laborinstrumente.
• Gebaeudeautomation und Kioske: Kontrollpanels fuer Zutritt, Energiemanagement und Informationsstationen.
• Maschinensteuerungskonsolen: Ersatz- und Nachruestbildschirme innerhalb des Nenntemperaturbereichs.

FAQ

1. Welchen Kontrast hat das TCG101WXLPAAFA-AA20, und wie wirkt er sich auf die Bildqualitaet aus?

Das TCG101WXLPAAFA-AA20 erreicht einen typischen Kontrast von 800:1 auf dem TN-Panel mit normal-weissem, transmittivem Betrieb. Dadurch heben sich dunkler Text, Symbole und Schaubilder vom hellen Hintergrund ab, sodass HMI-Menuepunkte, Parameterwerte und Warnanzeigen auch bei langen Schichten lesbar bleiben. Zusammen mit 16,7 Millionen Farben (8 Bit) zeigt die Oberflaeche weiche Farbverlaeufe ohne deutliches Banding. Das Panel ist fuer Innenbeleuchtung ausgelegt; direkte Sonneneinstrahlung kann den wahrgenommenen Kontrast reduzieren.

2. Handelt es sich beim TCG101WXLPAAFA-AA20 um ein TN- oder IPS-Panel, und was bedeutet das fuer die Integration?

Das TCG101WXLPAAFA-AA20 nutzt ein a-Si-TFT-LCD-TN-Panel (Twisted Nematic) im normal-weissen, transmittiven Modus, kein IPS-Panel. TN-Panels schalten schnell und sind kompakt sowie kostenguensstig fuer bedienernahe HMI-Einbauorte. Der typische Blickwinkel liegt bei 80/80/80/80 (CR>=10) links, rechts, oben und unten, also ist das Bild gerade vor dem Bediener klar; stark seitlich kann es zu Farbabweichungen kommen. Richten Sie das Terminal auf den direkten Bedienerplatz aus.

3. Welche Gesamtabmessungen hat das TCG101WXLPAAFA-AA20 fuer die mechanische Montage?

Das Modul hat eine Gesamtabmessung von 236 (B) x 156,8 (H) x 11,2 (T) mm, eine aktive Flaeche von 216,96 (B) x 135,6 (H) mm und wiegt 605 g. Diese Werte bestimmen Ausschnitt und Rahmen im Gehaeuse. Montagelocher und Haltepunkte sind im Hersteller-Datenblatt definiert, nicht allein aus der Gesamtabmessung ablesbar. Laden Sie die offizielle Zeichnung und gleichen Sie die Sockel aus, bevor Sie Schrank oder Frontplatte bauen.

4. Welche Versorgungsspannungen benoetigt das TCG101WXLPAAFA-AA20, und wie ist die Stromversorgung aufgeteilt?

Die Logik laeuft mit VDD 3,3V im Bereich 3,0-3,6V, die WLED-Kantenbeleuchtung mit VIN 12,0V im Bereich 10,8-13,2V. Ein Konstantstromkreis ist im Modul integriert, daher braucht die Hintergrundbeleuchtung keine externe LED-Treiberplatine. Die Signale kommen ueber einen LVDS-Anschluss mit 1 Kanal und 20 Pins fuer 6/8-Bit. Planen Sie zwei saubere Versorgungsschienen und halten Sie die LVDS-Paare abgeschlossen und geschirmt.

5. Wie viele Farben stellt das TCG101WXLPAAFA-AA20 dar, und welche Farbtiefe soll der Rechner senden?

Das Panel unterstuetzt 16,7 Millionen Farben bei 8 Bit und passt zum 6/8-Bit-LVDS-Eingang. Ein 8-Bit-Signal gibt die volle Palette moderner HMI-Bilder, Trendgraphen, farbcodierter Statuslampen und Produktbilder wieder; eine 6-Bit-Quelle funktioniert ebenfalls, zeigt aber weniger Zwischentoene. Setzen Sie bei Medizingeraeten oder Instrumenten, die auf Farbdifferenzierung angewiesen sind, den Controller auf 8 Bit und pruefen Sie den Farbbalken im Testmuster.

6. Wie hoch ist die Reaktionszeit des TCG101WXLPAAFA-AA20, und eignet es sich fuer wechselnden Bildinhalt?

Die typische Reaktionszeit betraegt 8 ms (Anstieg) und 22 ms (Abfall). Das ist bequem fuer statische und langsam wechselnde HMI-Inhalte wie Menues, Sollwerte, Alarmlisten und Trendlinien, bei denen der Bediener liest und handelt. Das Panel ist nicht fuer Vollbild-Video oder schnelle Bewegtbilder optimiert. Halten Sie Uebergaenge gemaessigt und erwarten Sie keine videogerechte Schaerfe; die Staerke liegt auf lesbaren, stabilen Industrie-Oberflaechen.

Qualitaetssicherung und Support

• ✓ Original Kyocera Produkt: echtes Kyocera-Modul mit Echtheitspruefung vor dem Versand.
• ✓ Professioneller Technischer Support: Unterstuetzung bei LVDS-Anschluss, Spannungsdesign und Touch-Integration.
• ✓ Qualitaetspruefung: Jedes Modul wird vor dem Versand visuell, elektrisch und displayseitig getestet.
• ✓ Schneller Versand: Versand aus unserem Hong-Kong-Lager mit Pufferschutz.
• ✓ 6-Monats-RMA: Retourenabwicklung fuer bestaetigte fehlerhafte Einheiten.
• ✓ 30-Tage-Rueckgabe: unkomplizierte Rueckgabe fuer unbenutzte, wiederverkaeufliche Ware.

Verpackung und Versand

Jedes TCG101WXLPAAFA-AA20-Modul wird in einem antistatischen Beutel verpackt, mit Schaum und Luftpolsterfolie gepolstert und in einen Wellpappkarton eingeschlossen, um Glas, Anschluss und Touch-Folie beim Transport zu schuetzen. Die Zustellung erfolgt per Standard- oder versichertem Kurierdienst aus unserem Hong-Kong-Lager. Das Panel ist zerbrechlich und empfindlich gegen elektrostatische Entladung: Nicht fallen lassen, nicht biegen und vor direkter Sonneneinstrahlung lagern; im antistatischen Beutel bis zur Montage aufbewahren.
