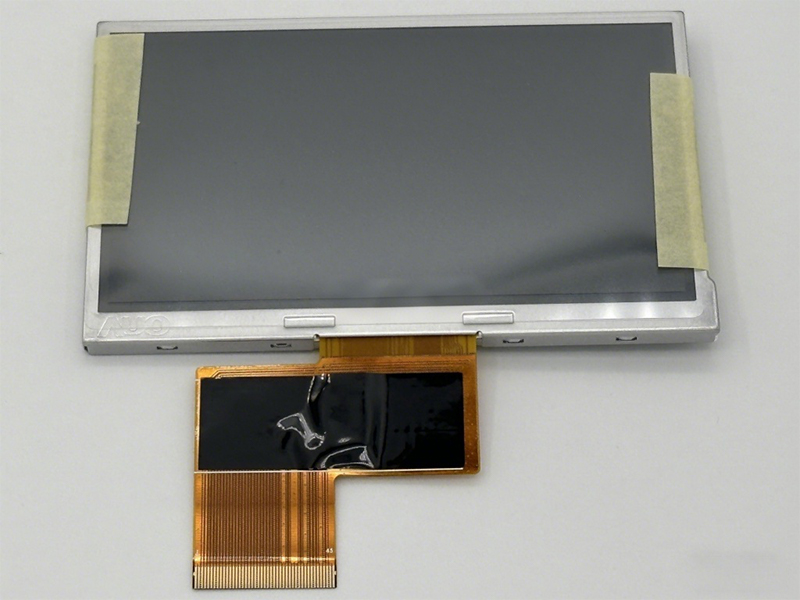

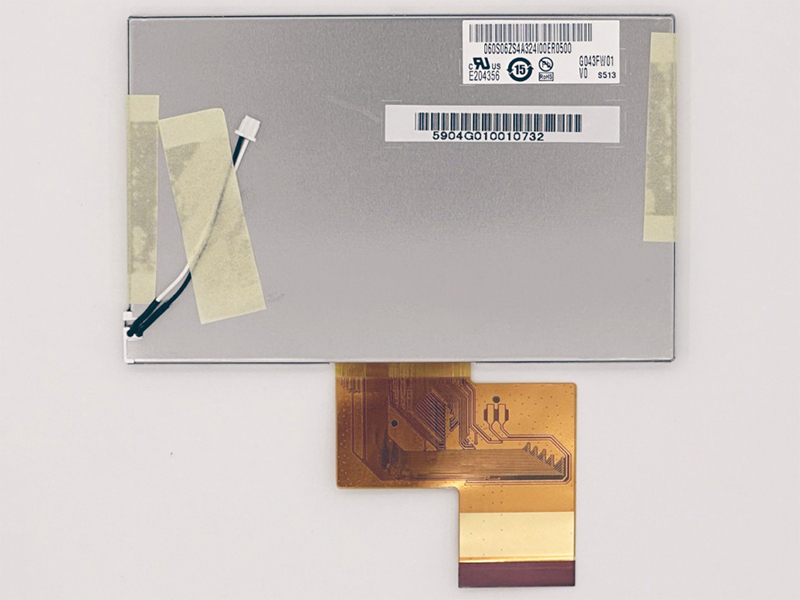

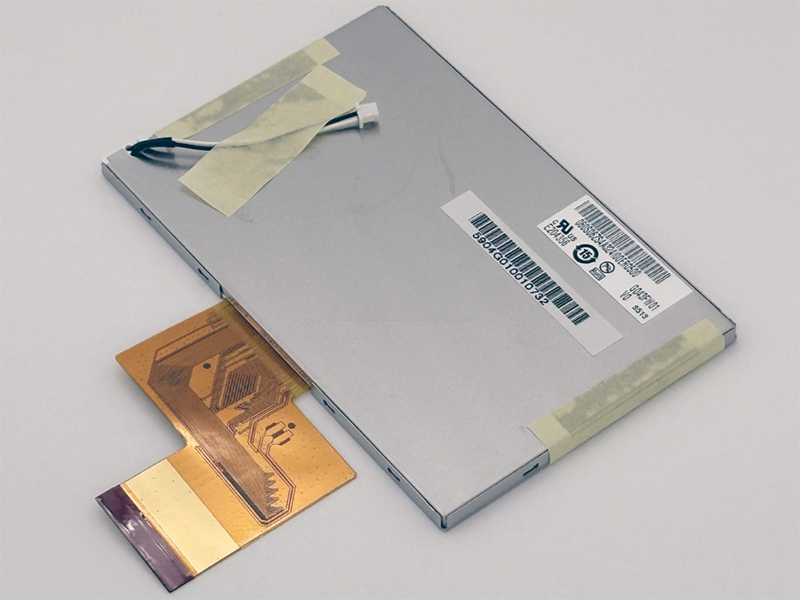

4,3 Zoll TFT-Display für Industrie-HMI – G043FW01 V0

Das AUO G043FW01 V0 ist ein 4,3-Zoll-Industrie-LCD-Modul (LCM) auf Basis von a-Si-TFT-LCD, das für kompakte Steuerungs-, Überwachungs- und Informationsanzeigesysteme entwickelt wurde. Sein normalweißer, transmissiver TN-Modus und die WQVGA-Auflösung von 480 (RGB) × 272 bieten ein kompaktes Anzeigeformat für Geräte, bei denen eine effiziente Nutzung der Panelfläche Priorität hat. Das Modul vereint eine spezifizierte Helligkeit von 450, ein typisches transmissives Kontrastverhältnis von 400:1 und eine Farbtiefe von 16,7 Mio. Farben mit 8-Bit-Farbwiedergabe. Eine Bildwiederholfrequenz von 60 Hz und eine typische Tr/Td-Reaktionszeit von 15/20 unterstützen zeitnahe visuelle Aktualisierungen, während 69 % sRGB-Abdeckung auf Basis von CIE 1931 und eine Farbtemperatur von 6737 K dokumentierte Farbeigenschaften für die Interfacegestaltung liefern. Für die mechanische Integration besitzt das Panel eine Kontur von 105,7 (H) × 67,4 (V) mm und eine aktive Fläche von 95,04 (H) × 53,856 (V) mm. Der spezifizierte Betriebstemperaturbereich von -20 bis 70 °C und der Lagerungstemperaturbereich von -30 bis 80 °C unterstützen die Geräteplanung für Umgebungen innerhalb dieser Grenzen. Die typische Betriebsspannung von 26 V und die Mindestlebensdauer der Hintergrundbeleuchtung von 30K Stunden liefern zusätzliche Grundlagen für die Netzteilauswahl und die Planung des Lebenszyklus.

Features

• Kompaktes 4,3-Zoll-Format: Das LCM mit normalweißem, transmissivem TN-Modus und a-Si-TFT-LCD-Technologie ermöglicht eine platzsparende Integration in kompakte Steuerungs- und Überwachungsoberflächen.
• Mechanische Planung: Die Panelkontur von 105,7 (H) × 67,4 (V) mm und die aktive Anzeigefläche von 95,04 (H) × 53,856 (V) mm definieren das Modulformat und den nutzbaren Anzeigebereich für die Auslegung von Gehäuse und Frontblende.
• Definierte WQVGA-Anzeigefläche: Die Auflösung von 480 (RGB) × 272 und der Pixelabstand von 0,066 × 0,198 mm (H × V) liefern dokumentierte Parameter für die UI-Skalierung, das Grafiklayout und das Paneldesign.
• Spezifizierte optische Eigenschaften: Eine Helligkeit von 450 und ein typisches transmissives Kontrastverhältnis von 400:1 ermöglichen die Bewertung des Displays anhand der Sichtbarkeitsanforderungen des Systems.
• Farbeigenschaften für die Interfacegestaltung: Eine Farbtiefe von 16,7 Mio. Farben mit 8-Bit-Farbwiedergabe, 69 % sRGB-Abdeckung auf Basis von CIE 1931 und eine Farbtemperatur von 6737 K definieren die Farbparameter.
• Bildwiederholfrequenz und Reaktionszeit: Die Bildwiederholfrequenz von 60 Hz und die typische Tr/Td-Reaktionszeit von 15/20 definieren die zeitlichen Characteristics des Moduls für häufig aktualisierte Prozess- und Statusinformationen.
• Definierte Umgebungsgrenzen: Der Betriebstemperaturbereich von -20 bis 70 °C und der Lagerungstemperaturbereich von -30 bis 80 °C legen die Grenzen für Gehäuseauslegung und Einsatzplanung fest.
• Informationen zu Spannung und Lebenszyklus: Die typische Betriebsspannung von 26 V und die Mindestlebensdauer der Hintergrundbeleuchtung von 30K Stunden unterstützen die Netzteilauswahl und die Wartungsplanung.

Applications

• Industrielle Mensch-Maschine-Schnittstellen und Bedienpaneele
• Fabrikautomation, Maschinensteuerung und Anlagenüberwachungssysteme
• Industrielle Prozesssteuerung sowie Anzeigen von Produktionsstatus und Workflow-Informationen
• Eingebettete Diagnoseanzeigen und Anzeigen von Wartungsinformationen für Industrieanlagen
• Kompakte industrielle Überwachungsterminals und Steuerkonsolen

Panel Model: G043FW01 V0

Panel Type: a-Si TFT-LCD, LCM

Display Size: 4.3

Resolution: 480(RGB)×272, WQVGA

Pixel Pitch: 0.066×0.198 (H×V) mm

Application Field: Industrial

Operating Temperature: -20 ~ 70 °C

Storage Temperature: -30 ~ 80 °C

Brightness: 450

Contrast Ratio: 400:1 (Typ.) (Transmissive)

Response Time: 15/20 (Typ.)(Tr/Td)

Color Depth: 16.7M (8-bit)

Color Temperature: 6737K

Display Mode: TN, Normally White, Transmissive

Refresh Rate: 60Hz

sRGB Coverage: 69% coverage (CIE 1931)

Outline Dimension: 105.7(H)×67.4(V) mm

Active Area: 95.04(H)×53.856(V) mm

Weight: 0.5

Voltage: 26V (Typ.)

Backlight Lifetime: 30K (Min.) hrs

Welche Anzeigetechnik, welche Größe und welche Auflösung bietet das AUO G043FW01 V0?

Das G043FW01 V0 ist ein 4,3-Zoll-Industrie-LCD-Modul (LCM) auf Basis von a-Si-TFT-LCD mit einer WQVGA-Auflösung von 480 (RGB) × 272. Es verwendet einen normalweißen, transmissiven TN-Modus mit einer Bildwiederholfrequenz von 60 Hz.

Welche optischen Spezifikationen sind für das G043FW01 V0 angegeben?

Das Panel weist eine spezifizierte Helligkeit von 450 und ein typisches transmissives Kontrastverhältnis von 400:1 auf. Diese Parameter definieren optische Zielwerte für die Bewertung des Displays in industriellen Steuerungs- und Überwachungsanwendungen.

Welche Farbeigenschaften bietet das G043FW01 V0?

Das Display bietet eine Farbtiefe von 16,7 Mio. Farben mit 8-Bit-Farbwiedergabe, eine Farbtemperatur von 6737 K und eine sRGB-Abdeckung von 69 % auf Basis von CIE 1931.

Welche Bildwiederholfrequenz und Reaktionszeit sind angegeben?

Das Modul verfügt über eine Bildwiederholfrequenz von 60 Hz und eine typische Tr/Td-Reaktionszeit von 15/20.

Wie groß sind die Panelkontur und die aktive Anzeigefläche?

Die Konturmaße betragen 105,7 (H) × 67,4 (V) mm, und die aktive Anzeigefläche misst 95,04 (H) × 53,856 (V) mm. Der Pixelabstand beträgt 0,066 × 0,198 mm (H × V).

Welche Betriebs- und Lagerungstemperaturen werden unterstützt?

Der spezifizierte Betriebstemperaturbereich liegt bei -20 bis 70 °C, während der Lagerungstemperaturbereich -30 bis 80 °C beträgt.

Welche Spannung und welche Lebensdauer der Hintergrundbeleuchtung sind angegeben?

Die typische Betriebsspannung beträgt 26 V, und die Mindestlebensdauer der Hintergrundbeleuchtung beträgt 30K Stunden beziehungsweise 30.000 Stunden.

Für welche industriellen Anwendungen eignet sich das G043FW01 V0?

Die kompakte Größe, die WQVGA-Auflösung, die dokumentierten optischen und farblichen Eigenschaften sowie die angegebenen Temperaturbereiche machen das Modul für industrielle HMIs, Bedienpaneele, Maschinensteuerungsoberflächen, Prozessüberwachungsgeräte, Diagnoseanzeigen und kompakte Überwachungsterminals geeignet.
