Einleitung

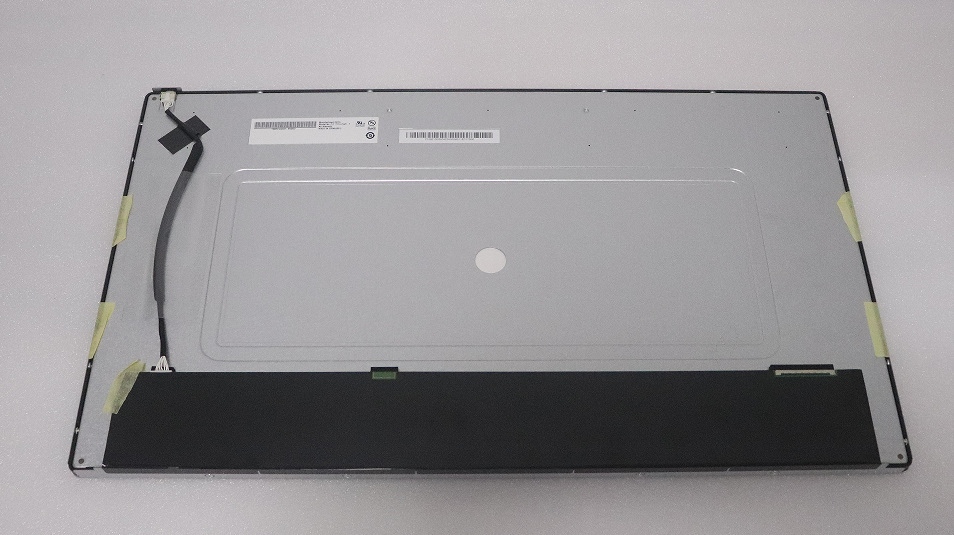

Der Industriedisplaymarkt erfordert oft eine feine Balance zwischen Kosten, Zuverlässigkeit und visueller Leistung – eine Balance, die das Panel G215HAN01.1 von AU Optronics (AUO) mit außergewöhnlicher Präzision verkörpert. Als 21,5-Zoll-TFT-LCD-Bildschirm mit Full-HD-Auflösung von 1920×1080 hat sich dieses Modell eine bedeutende Nische erobert: Nicht als auffälliges Verbraucherprodukt, sondern als zuverlässige Arbeitskomponente für professionelle Anwendungen. Von medizinischen Bildgebungsterminals und Bankkiosken bis hin zu Mensch-Maschine-Schnittstellen (HMI) in Fertigungsanlagen ist das G215HAN01.1 häufig die verborgene Komponente, die kritische visuelle Interaktionen ermöglicht. Dieser Artikel geht weit über das grundlegende Datenblatt hinaus. Wir untersuchen die ausgefeilten architektonischen Designentscheidungen, die Gründe für seine elektrischen Eigenschaften sowie sein Potenzial zur optischen Kalibrierung. Durch die Analyse des Timing-Controllers, der Hintergrundbeleuchtungskonstruktion und der Schnittstellenarchitektur soll Ingenieuren, Einkaufsfachkräften und Systemintegratoren ein praxisnahes Verständnis vermittelt werden – um nachvollziehen zu können, warum dieses Modell inmitten sich rasant weiterentwickelnder Displaytechnologien nach wie vor eine relevante und zuverlässige Wahl darstellt.

Die architektonische Grundstruktur: Synergie von LCD, Hintergrundbeleuchtung und Polarisator

Im Kern handelt es sich beim G215HAN01.1 um ein a-Si-TFT-LCD-Panel (amorphes Silizium Dünnschichttransistor). Diese Technologie wurde über Jahrzehnte weiterentwickelt und bietet ein überlegenes Kosten-Leistungs-Verhältnis für mittelgroße bis große Displays. Das Besondere an diesem AUO-Modell ist die Synergie zwischen seinen drei primären optischen Schichten: der Flüssigkristallzelle, der Hintergrundbeleuchtungseinheit und den Polarisationsfolien. Das Panel nutzt die TN-Technologie (Twisted Nematic). Obwohl diese im Vergleich zu IPS oft wegen enger Betrachtungswinkel kritisiert wird, bietet sie in diesem Anwendungsfall entscheidende Vorteile: kürzere Antwortzeiten und geringerer Stromverbrauch bei hoher Leuchtdichte. Für ein Industriepanel, das für statische oder halbstatische Bildinhalte wie Speisekarten oder Maschinenstatusanzeigen ausgelegt ist, ist die typische Antwortzeit von 5 ms mehr als ausreichend. Zudem reduziert die bei TN-Designs inhärent geringere Lichtstreuung tiefe Schwarztöne in kontrollierten Umgebungen.

Die Hintergrundbeleuchtungseinheit verfügt über ein randbeleuchtetes WLED-System (Weißlicht-LED). Diese Konstruktion ist aus zwei Gründen entscheidend: Zum einen ermöglicht sie die schlanke Bauhöhe des Panels von nur 10,74 mm – unerlässlich für die Integration in beengte Gehäuse. Zum anderen verteilt die randbeleuchtete Anordnung das Licht über eine Lichtleitplatte (LGP) mit spezialisierten Punktmustern und erreicht eine hohe Gleichmäßigkeit von mindestens 80 %. Der Polarisator-Aufbau ist nicht nur auf Kontrast, sondern auch auf Langlebigkeit ausgelegt. Industriepanels arbeiten oft in Umgebungen mit starkem Umgebungslicht; daher verfügt die Oberfläche über eine stark geätzte Entspiegelungsbehandlung (AG), die spiegelnde Reflexionen auf unter 1 % reduziert und gleichzeitig eine scharfe Bilddarstellung bewahrt. Das Verständnis dieser Schichtsynergie erklärt, warum das Panel auch nach Jahren des Betriebs sein Kontrastverhältnis von 1000:1 beibehält – im Gegensatz zu billigeren Modellen, bei denen der Polarisator altert oder die Lichtleitplatte vergilbt.

Die 1920×1080-Auflösung entschlüsselt: Perspektive der Pixelarchitektur

Obwohl 1920×1080 (Full HD) eine gebräuchliche Auflösung ist, ist ihre Umsetzung im G215HAN01.1 alles andere als standardmäßig. Das Panel verwendet eine Streifenpixelanordnung für seine RGB-Subpixel – der Standard für scharfe Textdarstellung. Die eigentliche ingenieurtechnische Tiefe liegt jedoch im Öffnungsverhältnis und der Pixelabstand. Bei einer nativen Auflösung von 1920×1080 Pixeln bei einer Diagonalen von 21,5 Zoll ergibt sich ein Pixelabstand von etwa 0,24795 mm. Für Integratoren ist dies ein zentraler Wert: Er definiert die maximale Betrachtungsdistanz für gut lesbare Daten. Bei einem Kassenterminal sorgt ein Abstand von 0,24 mm dafür, dass eine 10-Punkt-Schrift aus etwa 1,5 Metern Entfernung lesbar ist – ein optimaler Kompromiss zwischen Informationsdichte und Augenbelastung.

Zudem wird die Pixelarchitektur über eine 2-kanalige LVDS-Schnittstelle (Low-Voltage Differential Signaling) angesteuert. Dies ist eine bewusste Entscheidung gegenüber modernen eDP-Schnittstellen (Embedded DisplayPort), wie sie in Laptops üblich sind. Warum LVDS? In der Industriebranche stehen Langlebigkeit und Übertragbarkeit an erster Stelle. LVDS ist ein ausgereifter, gut verstandener Standard, der problemlos mit einer Vielzahl verfügbarer Controller-Platinen sowie ARM- und x86-Prozessoren kombiniert werden kann. Die 2-kanalige Auslegung unterstützt eine Farbtiefe von bis zu 8 Bit (16,7 Millionen Farben), kann aber auch im Modus 6 Bit + FRC (Frame Rate Control) betrieben werden, um mit kostengünstigeren Treibern eine 8-Bit-Qualität zu simulieren. Die beiden Kanäle arbeiten verschachtelt: Einer übernimmt die ungeraden Taktzyklen, der andere die geraden. Dadurch verdoppelt sich der Datendurchsatz effektiv, ohne die Frequenz pro Kanal zu erhöhen – entscheidend zur Verringerung elektromagnetischer Störungen (EMI) in empfindlichen medizinischen oder Prüfgeräten.

Leuchtdichte und Kontrast: Die optische Leistungskurve

Das Datenblatt des G215HAN01.1 nennt typischerweise eine Leuchtdichte von 450 cd/m² (Nits) und ein Kontrastverhältnis von 1000:1. Diese Werte sind nicht willkürlich, sondern basieren auf der Klassifizierung der LED-Leisten und dem optischen Wirkungsgrad des Panels. Der Wert von 450 cd/m² ist ein typischer Nennwert für ein neuwertiges Gerät ab Werk. Die Treiberschaltung der Hintergrundbeleuchtung ist jedoch darauf ausgelegt, während der Garantiezeit einen höheren Strom zu liefern. Die maximale Leuchtdichte lässt sich auf über 500 cd/m² steigern, beschleunigt aber den Alterungsprozess der LEDs (Lichtstromminderung). Das Kontrastverhältnis von 1000:1 ergibt sich aus der Kombination der Dunkelzustands-Transmission der TN-Zelle (minimale Lichtstreuung bei schwarzer Darstellung) und der starken Dimmfähigkeit der Hintergrundbeleuchtung.

Wichtig ist: Dieses Kontrastverhältnis wird unter Idealbedingungen (0 Lux Umgebungslicht) gemessen. In realen industriellen Umgebungen beeinträchtigt Umgebungslicht den wahrgenommenen Kontrast erheblich. Der entspiegelte Polarisator hilft dabei, die wahre Stärke des Panels liegt aber in seiner hohen Leuchtdichtenreserve. Bei einem Kiosk in einer sonnendurchfluteten Lobby kann das Panel nahe der Maximalhelligkeit betrieben werden, um Umgebungslicht auszugleichen und einen nutzbaren wahrgenommenen Kontrast von etwa 20:1 aufrechtzuerhalten. Umgekehrt lässt sich die Hintergrundbeleuchtung in einem dunklen Leitraum auf 100 cd/m² dimmen – für augenschonenden Betrieb bei gleichzeitig vollem nativen Kontrast von 1000:1. Dieser Dynamikbereich von 100 cd/m² bis über 450 cd/m² ohne nennenswerte Farbverschiebung – bedingt durch die Stabilität der LED-Phosphore – macht es überlegen gegenüber Verbrauchermonitoren, die oft unterhalb von 200 cd/m² oder oberhalb von 300 cd/m² an Grenzen stoßen.

Schnittstellenintegration: LVDS, Steckverbinder und Timing-Vorgaben

Bei der Integration unterscheidet sich das G215HAN01.1 deutlich von Verbrauchermonitoren. Die Kommunikation erfolgt über einen 30-poligen LVDS-Steckverbinder, genauer gesagt die standardmäßige FI-RE-Serie von JAE mit 0,5 mm Rastermaß oder kompatible Ausführungen. Dies ist ein mechanischer und elektrischer Standard, der tief im industriellen Ökosystem verankert ist. Die Pinbelegung umfasst zwei 8-Bit-Kanäle, also jeweils vier Datenpaare pro Kanal (für Rot, Grün, Blau und Steuerung) sowie ein Taktpaar. Der Timing-Controller (TCON) auf dem Panel ist auf eine fest vorgegebene Taktfrequenz abgestimmt – typischerweise etwa 74,25 MHz für Full HD bei 60 Hz. Exakt diese Frequenz muss von der Quelle generiert werden, beispielsweise einem Raspberry Pi Compute Module 4 oder einem industriellen Mainboard. Abweichungen führen zu Bildfehlern oder einem schwarzen Bildschirm.

Eine oft übersehene Vorgabe ist die Einschaltreihenfolge der Spannungen. Das Panel erfordert einen strengen Ablauf: Zuerst muss die Versorgungsspannung VCC angelegt werden, danach die LVDS-Signale und abschließend die Freigabe der Hintergrundbeleuchtung. Eine umgekehrte oder falsche Reihenfolge kann den TCON blockieren oder die eingangsseitigen CMOS-Puffer beschädigen. Das Datenblatt legt Verzögerungen fest: t1 (von VCC zu LVDS) mindestens 0,5 ms und t2 (von LVDS zur Hintergrundbeleuchtung) typischerweise 200 ms. Zudem ist die LVDS-Schwingungsspannung mit 1,2 V bis 1,8 V (Gleichtaktspannung) spezifiziert – die senderseitigen LVDS-Treiber müssen diesen Werten entsprechen. Die gängigste Lösung für Einplatinencomputer ist die Verwendung eines Standard-TTL-zu-LVDS-Wandler-ICs wie dem DS90C385. Diese strenge Schnittstellendefinition gewährleistet Plug-and-Play-Kompatibilität, sofern die Quellhardware diese elektrischen und zeitlichen Grenzwerte einhält.

Wärmemanagement und Langlebigkeit im Dauerbetrieb

Industriepanels wie das G215HAN01.1 sind für einen anderen Lebenszyklus ausgelegt als Verbrauchermonitoren. Während ein Fernseher täglich etwa 8 Stunden betrieben wird, ist dieses AUO-Panel für einen unterbrechungsfreien 24/7-Betrieb ausgelegt. Der Betriebstemperaturbereich beträgt 0 °C bis 50 °C, der Lagerbereich -20 °C bis 60 °C. Der entscheidende Faktor ist das Wärmemanagement. Der Großteil der Wärme entsteht durch die LED-Hintergrundbeleuchtung. Das Metallgehäuse und die Rückabdeckung des Panels fungieren als Kühlkörper. Wird das Panel in einem geschlossenen Gehäuse ohne Luftzirkulation montiert, kann die Innentemperatur um 10–15 °C über die Umgebungstemperatur ansteigen. Bei einer Umgebungstemperatur von 35 °C erreicht das Panel dann seine maximale Nenntemperatur von 50 °C.

Betrieb am oberen Ende des Temperaturbereichs verkürzt die Lebensdauer der Weißlicht-LEDs. Die typische Lebensdauer der Hintergrundbeleuchtung ist mit 50.000 Stunden bis zur Halbhelligkeit (L50) angegeben. Bei 50 °C kann diese Lebensdauer auf 30.000 Stunden absinken. Ingenieure müssen dies berücksichtigen, indem sie aktive Kühlung (kleine Lüfter) vorsehen oder die Helligkeit per PWM herabsetzen. Das Panel unterstützt die PWM-Dimmung (Pulsweitenmodulation) über einen dedizierten Pin – üblicherweise Pin 14 des Hintergrundbeleuchtungssteckers – bei einer empfohlenen Frequenz von 200 Hz bis 1 kHz. Ein Tastverhältnis von 50 % halbiert den durchschnittlichen Strom effektiv, reduziert die Wärmeentwicklung deutlich und erzeugt keine sichtbaren Flimmererscheinungen (vorausgesetzt die PWM-Frequenz liegt über 200 Hz). Das Verständnis dieser thermischen Herabkurve ist unerlässlich, um Feldausfälle oder Garantierückgaben bei einer fünfjährigen Einsatzdauer vorauszusehen.

Häufig gestellte Fragen (FAQs)

F1: Welche exakte Auflösung hat das G215HAN01.1?
A: 1920×1080 Pixel (Full HD) mit einem Seitenverhältnis von 16:9.
F2: Welchen Steckverbinder nutzt es?
A: Ein 30-poliger, 2-kanaliger LVDS-Steckverbinder (typischerweise JAE FI-RE-Serie, 0,5 mm Rastermaß).
F3: Wie hoch ist der typische Stromverbrauch?
A: Etwa 12–15 W für das LCD-Panel sowie 17–20 W für die Hintergrundbeleuchtung (abhängig von der Helligkeitseinstellung).
F4: Kann es im Freien bei direkter Sonneneinstrahlung verwendet werden?
A: Es verfügt über eine entspiegelte Oberfläche und eine typische Helligkeit von 450 cd/m². Für direkte Sonneneinstrahlung wird jedoch ein helleres Panel (ab 1000 cd/m²) oder ein sonnenlichtlesbares Modul mit optischer Klebung empfohlen.
F5: Wie groß ist der Betrachtungswinkel?
A: Typische TN-Betrachtungswinkel: jeweils 80° links/rechts/oben/unten bei einem Kontrastverhältnis von mehr als 10:1. Bei extremen Betrachtungswinkeln treten deutliche Farbverschiebungen auf.
F6: Benötige ich eine spezielle Controller-Platine?
A: Ja. Es wird eine Platine benötigt, die nativ einen 2-kanaligen LVDS-Ausgang unterstützt (kein Einzelkanal oder eDP). Viele handelsübliche LVDS-zu-HDMI- oder LVDS-zu-VGA-Platinen sind kompatibel.
F7: Wie lang ist die Lebensdauer der Weißlicht-Hintergrundbeleuchtung?
A: Unter typischen Umgebungsbedingungen (25 °C) 50.000 Stunden bis zur Halbhelligkeit (L50).
F8: Ist eine Touchscreen-Funktion verfügbar?
A: Es handelt sich um ein reines LCD-Bare-Panel. Die Touch-Funktion erfordert ein integriertes Touch-Modul (resistiv oder kapazitiv), das von einem Drittanbieter oder OEM auf das Panel geklebt wird.
F9: Wie groß ist der Pixelabstand?
A: Etwa 0,24795 mm × 0,24795 mm (horizontal × vertikal).
F10: Welcher Temperaturbereich gilt für Betrieb und Lagerung?
A: Betrieb: 0 °C bis +50 °C; Lagerung: -20 °C bis +60 °C.

Schlussfolgerung

Das 21,5-Zoll-TFT-LCD-Panel G215HAN01.1 von AUO ist ein Beweis dafür, dass im Industriedesign Einfachheit und Robustheit oft höher wiegen als reine Spezifikationswerte. Es ist weder das dünnste, hellste noch das Panel mit dem größten Betrachtungswinkel auf dem Markt. Sein Wert ergibt sich vielmehr aus einem tiefen Verständnis der praktischen Einsatzbedingungen bei digitalen Beschilderungen, Kiosken und HMI-Anwendungen. Es basiert auf einer ausgereiften, inhärent stabilen TN-LCD-Architektur in Kombination mit einer hochleuchtstarken, langlebigen WLED-Hintergrundbeleuchtung sowie einer universell kompatiblen LVDS-Schnittstelle. Für Systemintegratoren bietet das Panel eine vorhersehbare, gut dokumentierte Plattform, die elektrische und mechanische Integrationsrisiken minimiert. Die beschriebenen strengen Timing-Reihenfolgen, thermischen Grenzwerte und Steckverbinderkompatibilitäten sind keine Hindernisse, sondern konstruktive Randbedingungen, die einen zuverlässigen 24/7-Betrieb ermöglichen. In einem Markt überschwemmt mit kurzlebigen Verbraucherpanels bleibt das G215HAN01.1 ein Werkzeug professioneller Klasse. Bei Einhaltung seiner thermischen und elektrischen Grenzwerte liefert es jahrelang stabile, genaue Bilddarstellungen. Die Kernaussage ist klar: Die Wahl dieses Panels ist eine strategische Entscheidung, Zuverlässigkeit und langfristigen Support vor kurzlebige Trends zu stellen – damit das Endprodukt, ob medizinischer Monitor oder Fertigungsterminal, Tag für Tag seine Funktion präzise erfüllt.
