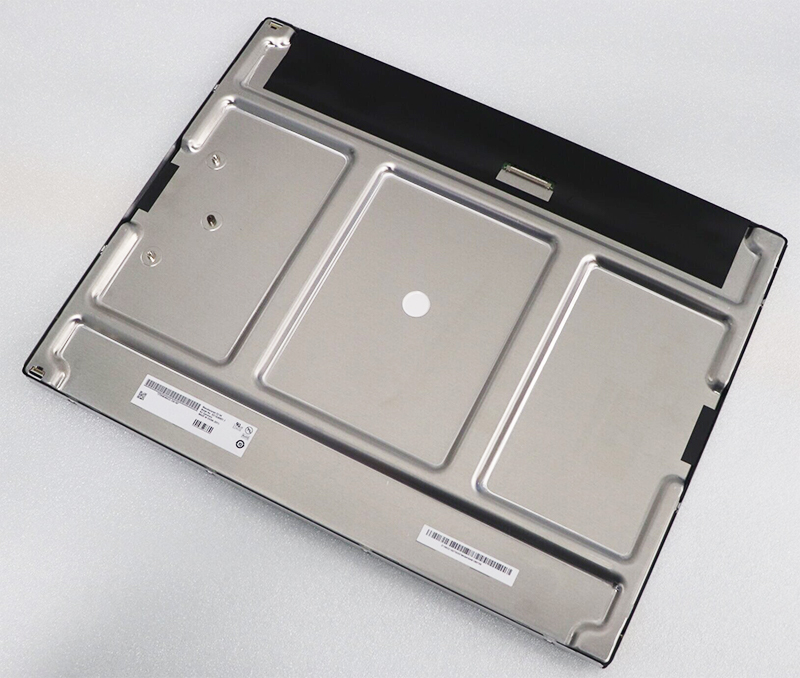

G213UAN01.1 AUO 21,3 Zoll 1600 * 1200 LCD-Anzeige

G213UAN01.1 AUO 21,3 Zoll 1600 * 1200 LCD-Anzeige

Das G213UAN01.1 ist mehr als nur ein Bildschirm; es ist eine sorgfältig abgestimmte ingenieurtechnische Lösung. Die Auflösung von 1600×1200 bei einer Diagonalen von 21,3 Zoll ergibt eine Pixeldichte von etwa 94 PPI (Pixel pro Zoll). Zwar niedriger als bei modernen Ultra-HD-Displays, ist diese Dichte bewusst an den SXGA+-Standard angepasst, der tief in medizinischen PACS-Systemen (Bildarchivierungs- und Kommunikationssystemen) sowie bestimmten Industrieprotokollen verankert ist. Das 4:3-Seitenverhältnis ist eine bewusste Wahl: Es entspricht weitgehend der Abmessung klassischer Röntgenfilme und vieler älterer Softwareoberflächen, sodass unangenehme Skalierungen oder schwarze Randbalken entfallen.

AUO setzt bei diesem Modell auf IPS-Technologie (In-Plane Switching) – ein zentrales Merkmal für den professionellen Einsatz. Im Gegensatz zu TN-Panels bietet IPS horizontale und vertikale Betrachtungswinkel von jeweils 178° und stellt sicher, dass Farbe und Kontrast für jeden Betrachter in Leitstellen oder Operationssälen stabil bleiben. Das Panel verfügt über eine zweikanalige LVDS-Schnittstelle (Low-Voltage Differential Signaling) mit 8-Bit-Farbtiefe und kann somit 16,7 Millionen Farben wiedergeben. Es handelt sich um eine gängige Schnittstelle für industrielle und medizinische eingebettete Systeme, die eine einfache Integration in bestehende Hardware ohne teure Videowandler ermöglicht.

Anders als Verbraucherdisplays, die Spitzenhelligkeit für HDR-Inhalte priorisieren, ist das G213UAN01.1 auf gleichbleibende Leuchtdichte über lange Betriebszyklen ausgelegt. Seine typische Helligkeit beträgt 250 cd/m² bei einem Kontrastverhältnis von 1000:1. Obwohl diese Werte eher bescheiden erscheinen, sind sie für Büroräume oder schwach ausgeleuchtete klinische Umgebungen optimiert und verringern die Augenbelastung bei langen diagnostischen Auswertungen. Das Panel nutzt eine randbeleuchtete WLED-Hintergrundbeleuchtung (White Light-Emitting Diode) – eine Entscheidung aus Gründen der Zuverlässigkeit und gleichmäßigen Ausleuchtung.

Ein zentraler technischer Unterscheidungsfaktor ist die Lebensdauer der Hintergrundbeleuchtung, die oft über 50.000 Stunden bis zur Halbhelligkeit beträgt. Bei rund um die Uhr laufendem Industriebetrieb entspricht dies mehr als fünf Jahren Dauerbetrieb vor einem erforderlichen Austausch. Das Panel integriert zudem einen eingebauten Timing-Controller (TCON) mit dynamischer Kapazitätskompensation, der Flimmern minimiert und eine stabile Gamma-Leistung auch bei Alterung der LED-Hintergrundbeleuchtung gewährleistet. Dies ist ein stiller, aber kritischer Vorteil: Das Display behält seine Kalibrierung langfristig bei und reduziert die Notwendigkeit häufiger Neukalibrierungen in sensiblen Bereichen wie radiologischen Auswerteräumen.

Das wichtigste Einsatzgebiet des G213UAN01.1 ist zweifellos die medizinische Bildgebung. An einem PACS-Arbeitsplatz ist der Monitor kein peripheres Gerät, sondern das primäre Diagnoseinstrument. Die Auflösung 1600×1200 bei 21,3 Zoll erfüllt bei passender Grafikkarte und Kalibrierwerkzeug perfekt die DICOM-Teil-14-Graustufenstandard-Anzeigefunktion (GSDF). Das native Seitenverhältnis des Panels stimmt mit dem Format klassischer 14×17-Zoll-Röntgenfilme überein, sodass Radiologen ein vollständiges Bruströntgenbild im 1:1-Pixelverhältnis ohne Verschieben oder Zoomen einsehen können.

Zudem gewährleisten die geringe Latenz und die Kompatibilität mit hohen Bildwiederholraten (typischerweise 60 Hz) ein flüssiges Durchblättern von CT- oder MRT-Bildserien. Die IPS-Technologie stellt sicher, dass zwei Radiologen, die denselben Bildschirm aus unterschiedlichen Winkeln betrachten, identische Helligkeits- und Kontrastwerte sehen – ein entscheidender Faktor bei multidisziplinären Teamauswertungen. Viele Hersteller medizinischer Displays nutzen genau dieses AUO-Panel als Basis für ihre FDA-zugelassenen oder CE-konformen Diagnosemonitore und ergänzen es um firmenspezifische Kalibriersensoren und Schutzglas. Sein Ruf für gleichmäßige Graustufenwiedergabe macht es zur Standardwahl für die primäre Diagnose in Bereichen wie Orthopädie, Pneumologie und Mammografie.

Industrie, Luftfahrt und Retro-Gaming: Einsatz außerhalb des Krankenhauses

Über den Medizinbereich hinaus findet das G213UAN01.1 Verwendung in Umgebungen, die Zuverlässigkeit und spezielle Bauformen verlangen. In der Industriesteuerung wird dieses Panel häufig in Mensch-Maschine-Schnittstellen (HMI) für Fabriksteuerungssysteme integriert. Das 4:3-Seitenverhältnis ist nach wie vor Standard für viele SCADA-Softwarepakete (Supervisory Control and Data Acquisition), und der breite Betriebstemperaturbereich (typischerweise 0 °C bis 50 °C) eignet sich für weniger klimatisierte Umgebungen.

In der Luftfahrt kommen es in Cockpit-Simulatoren und bestimmten Bordinformationssystemen zum Einsatz, da seine Abmessungen denen älterer CRT-basierter Instrumente entsprechen. Dadurch ist ein direkter Austausch ohne Neukonstruktion von Konsolengehäusen möglich. Interessanterweise gibt es eine Nische von Enthusiasten für Retro-Gaming und Simulationen, die gezielt nach diesem Panel suchen. Für Nutzer klassischer PC-Spiele oder Flugsimulatoren, die für das 4:3-Seitenverhältnis entwickelt wurden, bietet das G213UAN01.1 eine überlegene Bildqualität und Authentizität gegenüber verzerrten Breitbildschirmen. Die fehlende Interpolation und die scharfe Pixelstruktur werden bei klassischen Spielhallen- und PC-Titeln hoch geschätzt.

Beschaffung, Austausch und Kompatibilitätsaspekte

Für IT- und Einkaufsmanager erfordert die Beschaffung des G213UAN01.1 besondere Aufmerksamkeit bei Revisionsständen und Kompatibilität. AUO hat unter derselben Modellnummer mehrere Firmware- und PCB-Revisionen veröffentlicht. Beim Ersatz eines defekten LCD-Panels ist die Überprüfung der Pinbelegung des LVDS-Kabels (typischerweise 30-poliger oder 40-poliger Stecker nach JAE-Standard oder kompatibel) sowie der Spannungsanforderungen der Hintergrundbeleuchtung unerlässlich. Der Einbau einer neueren Revision in ein älteres Monitorgehäuse erfordert unter Umständen eine neue Stromversorgungsplatine, falls sich die LED-Treiberspannung geändert hat.

Ein weiterer kritischer Punkt ist die Unterscheidung zwischen Farb- und Graustufenvarianten. Obwohl das Panel nativ Farben unterstützt, nutzen viele medizinische Anwendungen eine Filterfolie oder spezielle Hintergrundbeleuchtung, um eine reine monochrome Graustufenausgabe zu erzielen. Käufer müssen klären, ob sie die Standard-Farbversion (G213UAN01.1) oder eine spezielle medizinische Variante mit integriertem Helligkeitssensor benötigen. Zudem wandelt sich das Panel zunehmend zu einem Ersatzteil statt zu einem Neubauteil, da viele Monitorhersteller für neue Systeme auf kleinere hochauflösende Panels setzen. Dadurch bilden Zweitmarkt und Überbestände die Hauptbezugsquellen; Prüfung durch den Verkäufer und Garantie sind daher unerlässlich.

1. F: Ist das G213UAN01.1 ein Touchscreen?

   A: Nein, es handelt sich um ein Standard-LCD-Panel ohne Touch-Funktion. Touch-Folien müssen separat vom Monitorhersteller ergänzt werden.
2. F: Kann ich mit diesem Panel einen defekten Bildschirm in einem Eizo- oder Barco-Medizinmonitor ersetzen?

   A: Grundsätzlich möglich, nur aber bei Kompatibilität von Timing-Controller und Firmware des Monitors. Viele Hersteller nutzen kundenspezifische eDP- oder LVDS-Protokolle. Steckertyp und Firmware-Version stets prüfen.
3. F: Welche Reaktionszeit hat dieses Panel?

   A: Die typische Reaktionszeit liegt bei etwa 20 ms (Tr+Tf), geeignet für statische diagnostische Bilder, nicht jedoch für schnelle Spiele oder Videowiedergaben.
4. F: Unterstützt dieses Display die Auflösung 1920×1200?

   A: Nein, die native Auflösung ist fest 1600×1200. Eine Skalierung auf höhere Auflösungen führt zu Unschärfe.
5. F: Welcher Betriebstemperaturbereich wird empfohlen?

   A: Üblicherweise 0 °C bis +50 °C, Lagerung von -20 °C bis +60 °C. Industrievarianten können einen breiteren Bereich aufweisen.
6. F: Kann die Hintergrundbeleuchtung vom Nutzer selbst ausgetauscht werden?

   A: Nein, die LED-Leisten sind in den Panelrahmen integriert. Ein Defekt der Hintergrundbeleuchtung erfordert meist den vollständigen Panel-Austausch.
7. F: Welches Gewicht und welche Dicke hat das Panel?

   A: Ungefähres Gewicht 1,2–1,5 kg, Dicke etwa 10–12 mm (ohne Treiberplatine).
8. F: Ist das Panel für den 24/7-Dauerbetrieb geeignet?

   A: Ja, es ist für kontinuierlichen Betrieb ausgelegt; die Lebensdauer der Hintergrundbeleuchtung von 50.000 Stunden sollte bei der Wartungsplanung berücksichtigt werden.
9. F: Was bedeutet der Buchstabe „G“ in der Modellnummer?

   A: Er kennzeichnet üblicherweise die Generation bzw. Revisionsfamilie innerhalb von AUOs Open-Cell-Produktlinie.
10. F: Ist das Panel RoHS-konform?

    A: Ja, AUO führt dieses Modell als RoHS- und REACH-konform, frei von gefährlichen Stoffen wie Quecksilber in der Hintergrundbeleuchtung.

Schlussfolgerung: Ein etabliertes Bauteil mit strategischer Zukunft

Das AUO G213UAN01.1 beweist, dass im professionellen und industriellen Umfeld Zuverlässigkeit und Standardisierung oft höher einzustufen sind als reine Auflösungswerte. Man findet dieses Panel zwar nicht in Verbraucher-Laptops oder Gaming-Monitoren, es bleibt aber das Rückgrat tausender diagnostischer Bildgebungsarbeitsplätze und Leitstellenoberflächen weltweit. Seine anhaltende Bedeutung ergibt sich aus der Langzyklik solcher Branchen, in denen Softwarevalidierung und Hardwarekompatibilität in Jahrzehnten gemessen werden – nicht in Jahren. Für Systemintegratoren und Wartungsingenieure ist das Verständnis der Besonderheiten dieses Panels – insbesondere seiner LVDS-Schnittstelle, Hintergrundbeleuchtungsarchitektur und Revisionsabhängigkeit – unerlässlich für fundierte Beschaffungsentscheidungen. Das G213UAN01.1 ist nicht veraltet; es ist ein ausgereiftes, bewährtes Arbeitspferd, das auch weiterhin Wert in Umgebungen liefert, in denen ein Ausfall nicht akzeptabel ist. Mit der Marktentwicklung hin zu integrierten eingebetteten Systemen wird dieses Panel künftig vor allem als wichtiges Ersatzteil fungieren – ein Grund mehr, die Lieferkettenkenntnis für betriebskritische Display-Systeme zu pflegen.
